給料斗
概述
給料斗采用反控制動電氣控制箱,可使給料斗在短時間內迅速停機,使給料斗快速通過共振區,以保護給料斗的易損件及密封圈。如在給料過程中需無級調節給料量,可配用慣性電機變頻調速器,調節慣性電機的轉速,從而調節振動力,達到調節給料量的目的,給料斗是國內近年發展起來的兼有破拱、給料、關閉三種功能的新型設備。
特點
1、給料斗兼有破拱、給料、關閉作用。破拱助流能力強;給料松散、連續、均勻、準確;振動停止,物料即停止卸出,不必再安裝料倉閘門。
2、給料且可調,易于實現單機或群機自動控制,排料過程中無物料粒度偏所,并有一定的混合作用。
3、結構簡單,安裝操作簡便;運行可靠,維修方便。
4、重量輕、耗電少、運行費用低,隔振好,因損少,噪音低。
5、安裝高度低,可取代料倉錐體或部分錐體,不需要基礎和附加裝置。
6、密封性好,實現全封閉給料,無需局部除塵或防毒。
給料斗外形尺寸
參數
型號 | 直徑 | 生產率(T/h) | 料倉直徑 | 料倉容量(m3) | 電機功率(Kw) | 振動頻率(r/min) | 電壓 | 重量(T) |
GD06PA | 600 | 30~40 | 900~1200 | 5~15 | 0.25 | 1450 | 380 | 0.13 |
GD10PA | 1000 | 40~80 | 1500~2000 | 10~50 | 0.75 | 960 | 380 | 0.38 |
GD12PA | 1200 | 40~80 | 1800~2400 | 30~60 | 1.1 | 960 | 380 | 0.52 |
GDl5PA | 1500 | 40~80 | 2250~3000 | 50~100 | 1.5 | 960 | 380 | 0.87 |
GD20PA | 2000 | 80~150 | 3000~4000 | 80~160 | 2×1.1 | 960 | 380 | 11 |
GD25PA | 2500 | 80~150 | 3600~5000 | 100~200 | 2×1.5 | 960 | 380 | 1.65 |
注:表中生產率為堆密度1.6t/m3物料。

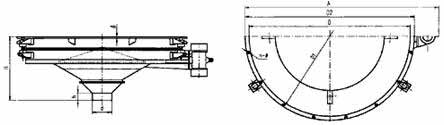

外形及安裝尺寸
型號 | D | D1 | D2 | d | A | h | H | δ | n-ф | 外形尺寸A×D2×H |
GD06PA | ф600 | ф640 | ф680 | ф180 | 1068 | 50 | 424 | 10 | 12-13 | 1068×680×430 |
GD10PA | ф1000 | ф1070 | ф1130 | ф200 | 1663 | 60 | 600 | 12 | 12-18 | 1663×1130×600 |
GD12PA | ф1200 | ф1290 | ф1350 | ф200 | 1690 | 60 | 620 | 12 | 16-20 | 1690×1350×620 |
GDl5PA | ф1500 | ф1590 | ф1670 | ф300 | 2040 | 60 | 815 | 12 | 18-22 | 2040×1670×815 |
GD20PA | ф2000 | ф2090 | ф2170 | ф300 | 2820 | 60 | 1000 | 16 | 24-22 | 2820×2170×1000 |
GD25PA | ф2500 | ф2590 | ф2650 | ф300 | 3430 | 65 | 1200 | 16 | 30-22 | 3430×2650×1200 |
料倉減壓錐安裝尺寸
型號 | GD10PA | GD12PA | GD15PA | GD20PA | GD25PA |
d1 | 700 | 850 | 1000 | 1400 | 1700 |
H1 | 650 | 780 | 900 | 1200 | 1450 |
用途
給料斗廣泛應用于煤炭、電力、機械、化工、建樹、冶金、礦山、輕工、食品、糧食、醫藥、交通運輸?shù)炔块T的散體物科科倉破拱、給料、關閉等作業。
